Lugar de origem:
Hebei, China
Marca:
JN
Certificação:
CE ISO
Número do modelo:
Personalizar
Rolo da chapa de aço que forma o trapézio do SOLDADO IBR da máquina PPGI, máquinas de rolamento da folha do telhado
Descrição & aplicação:
1. Rolo de aço automático do telhado que forma a máquina com a lâmina de corte Cr12 pelo sistema de controlo do PLC de Siemens
2. Rolo da folha do telhado que forma a máquina com velocidade 0 - 20m/minuto para o material de construção
3. Rolo ondulado do telhado que forma a máquina com movimentação Chain e transdutor de PANASONIC
4. Rolo de aço do painel do telhado de telha que forma a máquina com sistema de controlo hidráulico para automotivo
5. rolo de alta velocidade do painel do telhado do metal de 380V 50Hz que forma a máquina com sistema de controlo hidráulico
Especificação/parâmetro técnico
| Artigo | Rolo da chapa de aço que forma o trapézio do SOLDADO IBR da máquina PPGI, máquinas de rolamento da folha do telhado | |
| Material da bobina | Largura da bobina | Feito-à-medida, 1000/1200 de /1250 milímetro |
| Espessura da folha | 0.3-0.8 milímetros | |
| Força de rendimento | 350-500 Mpa | |
| Material | PPGI, aço da cor, SOLDADO. | |
| Decoiler/Uncoiler | Tipo de Decoiler | Tipo manual ou hidráulico ou auto |
| Peso da bobina | 5 toneladas | |
| Largura da bobina | Máximo 1250mm | |
| Identificação | 440-530mm | |
| O.D | Max.1500mm | |
| Telhado de aço que forma a máquina | Formando estações | 13-22 posta (dependa dos perfis) geralmente: 18 estações |
| Material do rolo | 45# aço, revestido de superfície de cromo duro de 0.05mm | |
| Diâmetro do eixo | 76mm | |
| Material do eixo | Aço do nível superior 45# | |
| Tipo de movimentação | Transmissão Chain---16A | |
| Rodas dentadas | Extinto e preto tratado | |
| Formando a velocidade | 0-20m/min | |
| A velocidade ajusta | Panasonic VFD | |
| Poder principal | 5.5KW | |
| Corte | Tipo do corte | Hidráulico Scissor o corte |
| O corte morre material | Aço de Cr12Mov, HRC58-62 | |
| Poder do corte | 4 quilowatts (estação hidráulica) | |
| Tolerância do corte | 10m+/-1.5mm | |
| Codificador | Tipo de OMRON | |
| Controle bonde | PLC | Panasonic marca |
| Inversor | Tipo de Siemens | |
| Tela táctil | Panasonic | |
| Tipo da operação | Tela táctil & botão | |
| Unidades principais | Schneider | |
| Estação hidráulica | Unidades hidráulicas | Tipo chinês famoso |
| Tabela do Runout | Tipo da tabela | Não tipo simples do poder |
| Função | Para apoiar o painel terminado | |
Composição de máquina do rolo da chapa de aço que forma a máquina, máquinas de rolamento da folha do telhado
1. Decoiler -------------------------------------------------- 1 unidade
2. Dispositivo da coberta do filme --------------------------------- 1 unidade
3. guia de alimentação ------------------------------------------ 1 unidade

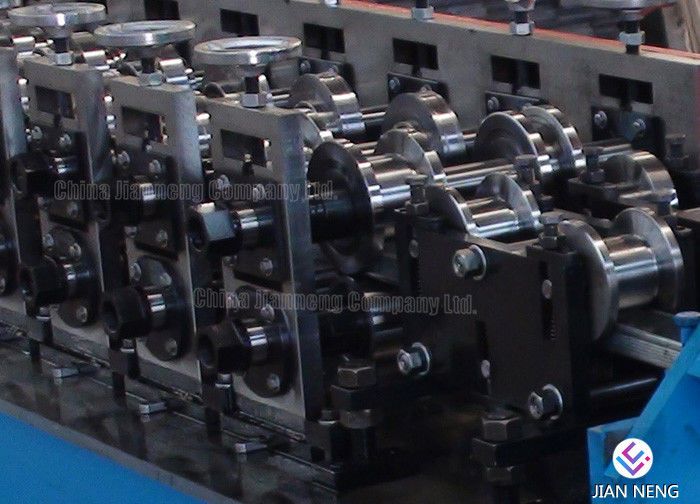

4. Rolo principal que forma a máquina --------------------------- 1 unidade
5. Dispositivo de pressão hidráulico --------------------------- 1 unidade
6. Dispositivo hidráulico do corte ------------------------------ 1 unidade

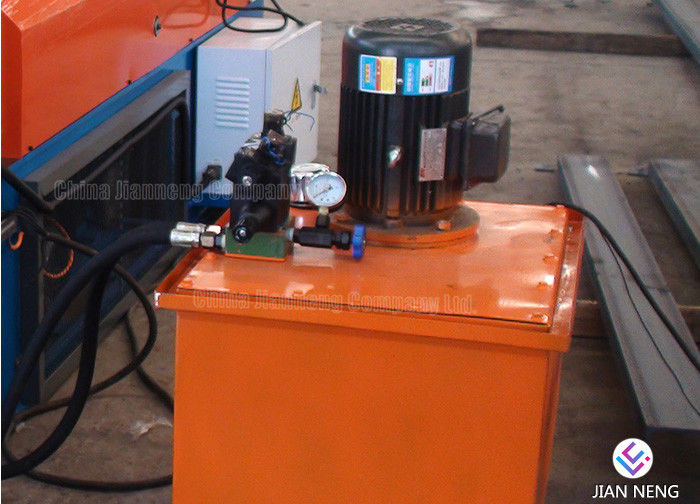

7. Estação hidráulica ---------------------------------------1 unidade
8. Controle de computador do PLC ---------------------------------1 unidade
9. Tabela da saída ----------------------------------------------1 unidade
Trabalhar segue:
Decoiler --- Guia de alimentação --- Coberta do filme --- Formação do rolo --- Pressão --- Corte-à-comprimento --- Corra para fora a tabela
Característica & vantagens:
Rolo de aço corrugado telha vitrificado da folha do telhado que forma MachineWith 18 estações de formação
1. Rolo antiferrugem: Máquina do CNC utilizada ferramentas, chapeado com o cromo duro de 0.05mm para proteger a superfície que shiniing e forte
2. Tratamento térmico: Tratamento térmico para que o quadro de corte remova o esforço de aço, para evitar a dureza de deformation.and 60 graus.
3. Lâmina de cortador: Aço do molde Cr12 com tratamento extinto, tempo da longa vida.
4. Elevada precisão: os eixos para rolos são utilizados ferramentas pela máquina de moedura. Os rolos são CNC processados para assegurar o desempenho da precisão.
PLC de 5 .automatic: PLC introduzido de Mitsubishi com tela táctil, inversor, transformador.
6. sistema de condução poderoso: trem grande da polegada, ou sistema de condução da caixa de engrenagens.
6. Serviços excelentes: O técnico pode ser enviado a sua fábrica para instalar a máquina e para treinar seus trabalhadores. Serviços de Lifttime para nossas máquinas.
