Lugar de origem:
Hebei, China
Marca:
JN
Certificação:
CE ISO
Número do modelo:
Personalizar

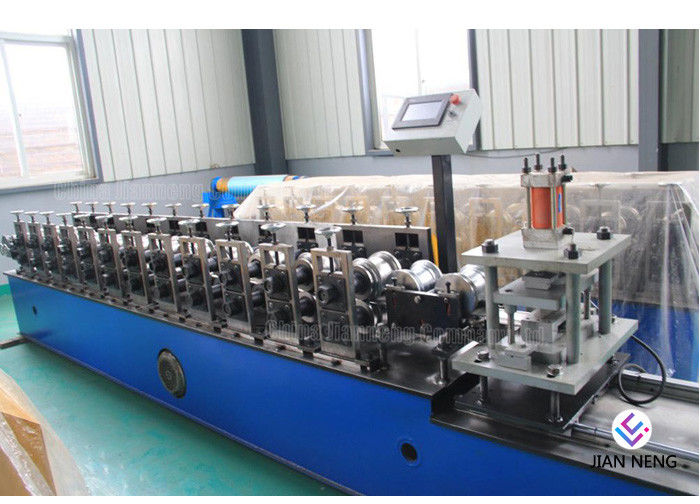

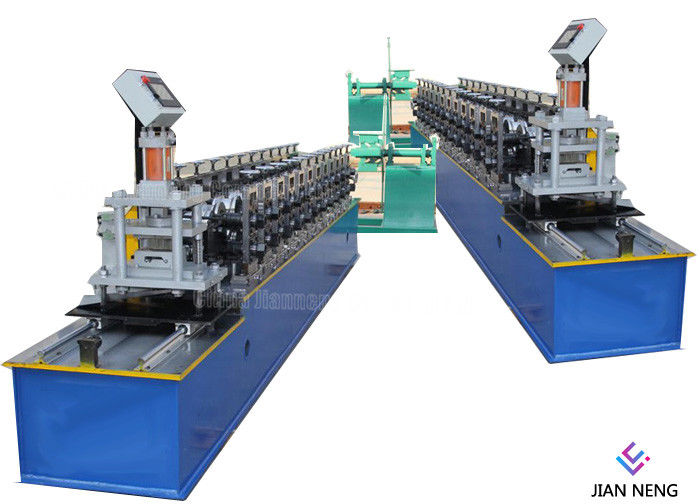

Rolo da quilha da luz dobro que forma M de trabalho da velocidade 15 - 25 da máquina/o parafuso prisioneiro e trilha mínimos
Aplicação:
O parafuso prisioneiro do metal e o rolo da quilha da trilha/luz que forma a máquina é amplamente utilizados na vária fábrica industrial, na construção civil, no armazém e na fabricação de aço fácil da construção, e tem características tais como a aparência agradável e os bens.
Parâmetro técnico do rolo claro da quilha que forma a máquina:
| Nome do produto | Máquina usada do quadro para a venda | |||
| NÃO. | Artigos | Parâmetros | Observação | |
| 1 | Material apropriado | Tipo | GI/PPGI/AL | |
| Espessura | 0.40-0.80mm | |||
| 2 | Especificações de produto | Comprimento | Algum comprimento | |
| Tolerância do comprimento | ±2mm/6m | |||
| 3 | Velocidade de trabalho | 15- 25 m/min | Máquina padrão | |
| 4 | Sistema de controlo | Transdutor de Mitsubishi/Siemens PLC& | Costume | |
| 5 | Poder total | 6KW | ||
| 6 | Peso total | Sobre 3T | Até o projeto final | |
Componentes da linha dobro galvanizada rolo da canaleta em U da chapa de aço C da quilha da luz que forma a máquina:
| Não. | Nome | Unidade | Qty |
| 1 | Decoiler manual | grupo | 1 |
| 2 | Máquina de formação principal | grupo | 1 |
| 3 | Sistema de controlo do PLC | grupo | 1 |
| 4 | Estação de bomba hidráulica | grupo | 1 |
| 5 | Corte do cargo | grupo | 1 |
| 6 | Motor bonde | grupo | 1 |
| 7 | Tabela da saída | grupo | 1 |
Uso: A fim manter a forma e a precisão do produto, adota a estrutura soldada da folha, movimentação do redutor do motor, chaintransmission, o rolo foi cromado que pode manter a superfície da placa do molde lisa e não fácil ser marcado quando está trabalhando a característica: Assegure a estabilidade, a precisão e a vida.
| Não. | Parâmetro principal do canal do teto c que forma a máquina | |
| 1 | Comprimento da parte principal | 3000*800*1400mm |
| 2 | Peso da parte principal | Aproximadamente 3 t |
| 3 | Tensão | 380V/50HZ3Phase (como o pedido do cliente) |
| 4 | Fixador do rolo | Coluna do guia |
| 5 | Quadro |
Placa média soldada Tipo de quadro memorável do arco |
| 6 | Espessura do quadro | 25mm |
| 7 | Conduza o modo | Engrenagem ou corrente |
| 8 | Material dos rolos | aço 45# com moderação |
| 9 | Material dos eixos | aço 45# com moderação |
| 10 | Diâmetro dos eixos | φ40mm |
| 11 | Número de rolos | 10 rolos |
| 14 | Poder principal | 3kw (redutor de velocidade Cycloidal da engrenagem planetária) |
Fluxo de funcionamento da máquina
Decoiler--- Alimentação---- Formação do rolo ---- Corte ---- saída
Detalhe de empacotamento de parafuso prisioneiro e de rolo da trilha que formam a máquina:
1. Um recipiente de 40ft para carregar uma máquina ajustada com o decoiler manual;
2. O todo limpou o anti óleo da oxidação, controlador do PLC coberto pelo filme da espuma;
3. as peças sobresselentes e algumas peças pequenas embalaram na caixa plástica do trabalho feito com ferramentas;
4. Todos os componentes fixados pelo fio de aço com recipiente.
Produtos principais do rolo que formam a máquina:
