Lugar de origem:
Hebei, China
Marca:
JN
Certificação:
CE ISO
Número do modelo:
Personalizar

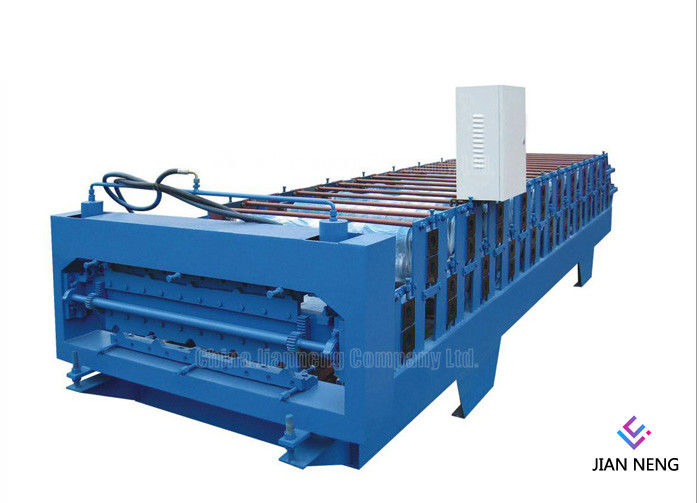

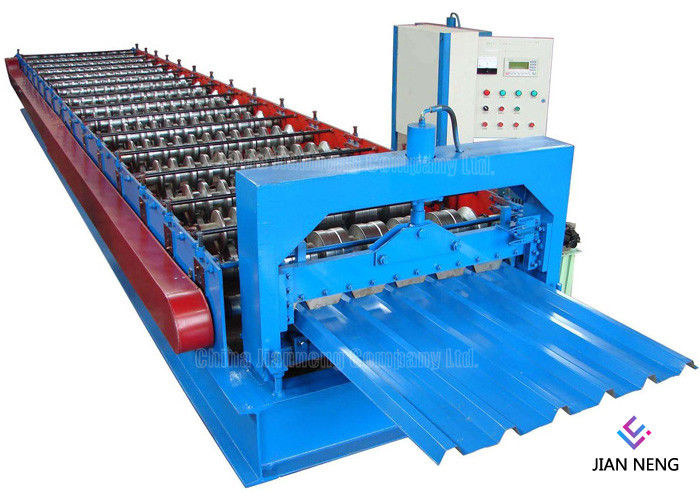

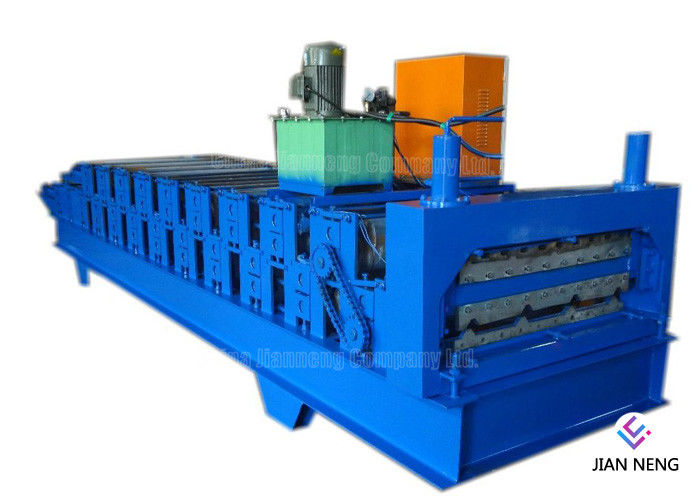

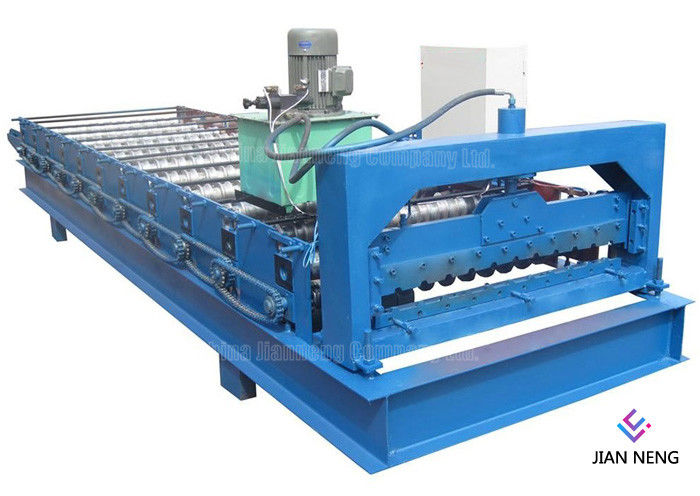

Rolo trapezoidalmente de aço colorido da folha do telhado que forma a máquina com controle automático do PLC
Descrição & aplicação:
A máquina de aço colorida do telhado do metal/telha vitrificada que forma a máquina é amplamente utilizadas na construção: os armazéns em grande escala aço-estruturados, as plantas, os supermercados, os shopping, os mercados de comércio, os estádios, as vilas do feriado, os sanatórios, os hotéis, as casas de campo, as residências, e os tipos diferentes das estufas. O que é mais, o equipamento pode ser projetado e fabricado como os pedidos dos clientes.
Telha vitrificada, telha de telhado, telha de telhado do metal; telha de telhado de aço; telha do aço da cor; telha vitrificada cor; telha da onda; folha de aço do telhado; painel do telhado do metal; painel de aço do telhado; revestimento da parede do telhado; revestimento do telhado; revestimento da parede
Componentes da máquina do rolo trapezoidalmente de aço colorido da folha do telhado que forma a máquina
| Não. | Nome | Unidade | Quantidade |
| 1 | decoiler 5T | grupo | 1 |
| 2 | Dispositivo de guiamento | grupo | 1 |
| 3 | Nivelando o dispositivo | grupo | 1 |
| 4 | Sistema de perfuração | grupo | 1 |
| 5 | Rolo principal anterior | grupo | 1 |
| 6 | Estação de controle do PLC | grupo | 1 |
| 7 | Bomba de óleo hidráulico | grupo | 1 |
| 8 | Sistema do corte | grupo | 1 |
| 9 | empilhador | grupo | 1 |
Fluxo do trabalho:
Decoiler --- Guia de Fedding --- Coberta do filme --- Formação do rolo --- Pressão --- Corte-à-comprimento --- Corra para fora a tabela
Especificação/parâmetro técnico
| Série | Detalhes | Parâmetro |
|
Máquina/rolo do telhado do metal que forma a máquina |
Dispositivo de Guiding&leveling |
Colocado na máquina pelo vendedor |
| Números do eixo: 11pcs | ||
| Diâmetro do eixo: 80mm | ||
| Material do eixo: aço 45# | ||
| Poder da movimentação: 5.5kw | ||
| Material do eixo do rolamento | AÇO 45# | |
| Diâmetro do eixo | 90mm | |
| Material do rolo | GB-Cr15 com tratamento térmico | |
| Estação do rolamento | 15 estações | |
| Quadro da máquina | Estrutura do vertical do ferro fundido | |
| Corpo de máquina | Aço de 400# H soldado | |
| Carregamento | Tipo famoso Harbin do chinês | |
| Poder do trabalho | 22kw | |
|
Sistema de controlo |
Tipo da frequência | Delta de Taiwan |
| Tipo do PLC | Delta de Taiwan | |
|
Sistema hidráulico |
Tipo do trabalho | Hidráulico |
| Modo de perfurador | Sistema de perfuração posto hidráulico de quatro colunas | |
| Conduzindo o método | Pelo cilindro | |
| Poder do motor | 22kw | |
| Material do molde | GB-Cr12 | |
| Quantidade do molde | 2 grupos | |
| Quadro de perfuração | 1 grupo | |
| Pressione o poder | 80T | |
| Tolerância do comprimento de corte | ±1.5mm |
Característica & vantagens:
Rolo trapezoidalmente de aço colorido da folha do telhado que forma a máquina com controle automático do PLC
1. Rolo antiferrugem: A máquina do CNC utilizada ferramentas, chapeado com o cromo duro .to de 0.05mm protege a superfície que shiniing e forte
2. Tratamento térmico: Tratamento térmico para que o quadro de corte remova o esforço de aço, para evitar a dureza de deformation.and 60 graus.
3. Lâmina de cortador: Aço do molde Cr12 com tratamento extinto, tempo da longa vida.
4. Elevada precisão: os eixos para rolos são utilizados ferramentas pela máquina de moedura. Os rolos são CNC processados para assegurar o desempenho da precisão.
PLC de 5 .automatic: PLC introduzido de Mitsubishi com tela táctil, inversor, transformador.
6. sistema de condução poderoso: trem grande da polegada, ou sistema de condução da caixa de engrenagens.
6. Serviços excelentes: O técnico pode ser enviado a sua fábrica para instalar a máquina e para treinar seus trabalhadores. Serviços de Lifttime para nossas máquinas.
