Rolo de aço da folha do telhado da cor ondulada que forma a máquina 8~12m/min

Rolo de aço da folha do telhado da cor ondulada que forma a máquina 8~12m/min





Descrição da máquina do telhado do metal:



(1) espessura material: 0.3-0.8mm PPGI e SOLDADO

(2) NÃO de estações do rolo: 18groups

material (de 3) para rolos: aço do nível superior 45# lustrado e revestido com o cromo HRC55-60°

material (de 4) para o eixo: aço do nível superior 45# lustrado e revestido com o cromo HRC55-60°

diâmetro (de 5) do eixo: 70mm

(6) espessura do painel do quadro: 20mm

quadro da parte inferior (de 7): aço de 350 H-seções

poder do motor (de 8): 5.5kw

(9) tipo conduzido: 1,0" corrente

(10) velocidades: 8~12m/min



Componentes da máquina do rolo de aço da folha do telhado da cor ondulada que forma a máquina:

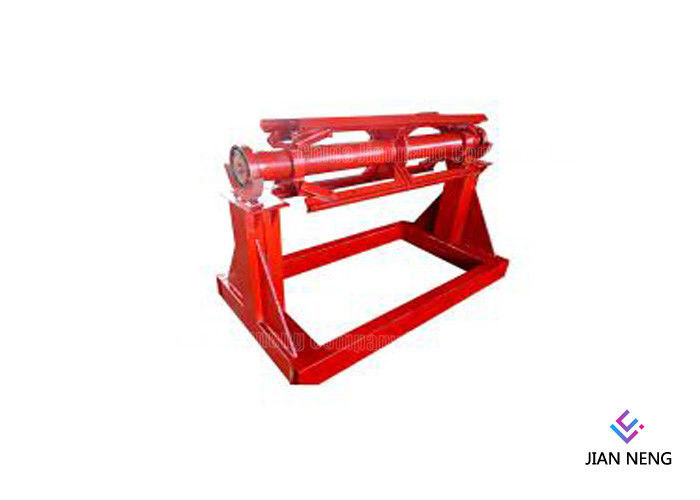

1. Decoiler ----------------------------------------------  1 unidade

2. Guia de alimentação --------------------------------------  1 unidade

3. Rolo principal que forma a máquina ------------------------ 1 unidade

4. Dispositivo de pressão hidráulico -------------------------1 unidade

5. Dispositivo hidráulico do corte --------------------------- 1 unidade

6. Estação hidráulica -----------------------------------  1 unidade

7. Controle de computador do PLC ------------------------------1 unidade

tabelas 8.Output ----------------------------------------   2 unidades



Fluxo do trabalho:



Decoiler --- Guia de Fedding --- Coberta do filme --- Formação do rolo --- Pressão --- Corte-à-comprimento --- Corra para fora a tabela



Especificação/parâmetro técnico



Série	Detalhes	Parâmetro
Máquina/rolo do telhado do metal que forma a máquina	Dispositivo de Guiding&leveling	Colocado na máquina pelo vendedor
		Números do eixo: 11pcs
		Diâmetro do eixo: 80mm
		Material do eixo: aço 45#
		Poder da movimentação: 5.5kw
	Material do eixo do rolamento	AÇO 45#
	Diâmetro do eixo	90mm
	Material do rolo	GB-Cr15 com tratamento térmico
	Estação do rolamento	15 estações
	Quadro da máquina	Estrutura do vertical do ferro fundido
	Corpo de máquina	Aço de 400# H soldado
	Carregamento	Tipo famoso Harbin do chinês
	Poder do trabalho	22kw
Sistema de controlo	Tipo da frequência	Delta de Taiwan
	Tipo do PLC	Delta de Taiwan
Sistema hidráulico	Tipo do trabalho	Hidráulico
	Modo de perfurador	Sistema de perfuração posto hidráulico de quatro colunas
	Conduzindo o método	Pelo cilindro
	Poder do motor	22kw
	Material do molde	GB-Cr12
	Quantidade do molde	2 grupos
	Quadro de perfuração	1 grupo
	Pressione o poder	80T
	Tolerância do comprimento de corte	±1.5mm



Característica & vantagens:



Rolo do material de construção do armazém que forma o material do SOLDADO de PPGi da máquina do telhado do metal da máquina



1. Rolo antiferrugem: A máquina do CNC utilizada ferramentas, chapeado com o cromo duro .to de 0.05mm protege a superfície que shiniing e forte



2. Tratamento térmico: Tratamento térmico para que o quadro de corte remova o esforço de aço, para evitar a dureza de deformation.and 60 graus.



3. Lâmina de cortador: Aço do molde Cr12 com tratamento extinto, tempo da longa vida.



4. Elevada precisão: os eixos para rolos são utilizados ferramentas pela máquina de moedura. Os rolos são CNC processados para assegurar o desempenho da precisão.



PLC de 5 .automatic: PLC introduzido de Mitsubishi com tela táctil, inversor, transformador.



6. sistema de condução poderoso: trem grande da polegada, ou sistema de condução da caixa de engrenagens.



6. Serviços excelentes: O técnico pode ser enviado a sua fábrica para instalar a máquina e para treinar seus trabalhadores. Serviços de Lifttime para nossas máquinas.



Condições de trabalho
tamanho 1.working	25m x 2m x 4m
fonte 2.Power	8.5kw
3.Frequency	50-60HZ
4.Wires/cables	² de 4-6mm (comprimento de acordo com a oficina)
5. Custos laborais	2 trabalhadores
6. Ferramentas	Chaves inglesas e chave de fenda
dispositivo 7.Lift	empilhadeira 3-5t ou guindaste
