Detalhes do produto:
Condições de Pagamento e Envio:
|
Tipo: | transporte de correia inclinado | superfície: | plano e teste padrão |
---|---|---|---|
Materiais: | Borracha | Característica material: | resistente ao calor |
Largura da correia: | 500/550/650/800/1000mm | Voltag: | 220/380/415V/440V |
Uso: | Transimission material | Garantia: | 12 Meses |
Realçar: | portable conveyor systems,portable belt conveyor systems |

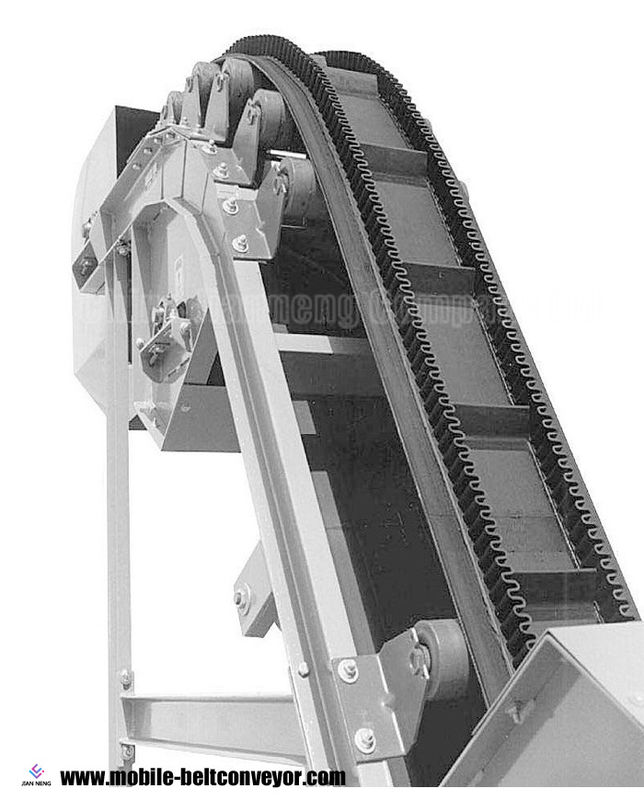

Grande sistema de transporte de correia ondulado do Sidewall da capacidade de carga
Descrição Sidewall ondulado do transporte de correia calçado:
O transporte de correia calçado Sidewall é equipamento de transporte contínuo de materiais de maioria fracos tais como o casco, o carvão, a pedra calcária, a areia e o cascalho. Adota a correia transportadora de alta qualidade com sidewall ondulado e o defletor horizontal. As correias do Sidewall são usadas para transportar o material inclinam-se acima. O sidewall aumenta a capacidade de carga da correia e impede que o produto caia fora as bordas da correia. O vulcanization quente fornece uma adesão 5x maior entre a correia e o sidewall, eliminando a necessidade para aparafusar o sidewall à correia baixa. A maior adesão igualmente impede que o sidewall levante e separe da correia baixa, estendendo a vida da correia.
Aplicação Sidewall ondulado do transporte de correia calçado:
Os sistemas de transporte de correia inclinados calçados Sidewall são usados principalmente no mandril, na metalurgia, na mineração, na eletricidade, no carvão, nas fundições, na construção, no alimento, nos trabalhos do cimento, no adubo, etc.
Especificação - parâmetro de Techincal:
Largura da correia (milímetro) |
Altura do Sidewall (milímetro) | Quantidade do transporte em determinados ângulos Q (m3/h) | |||
30° | 45° | 60° | 90° | ||
500 | 120 | 55 | 36 | 25 | 11 |
120 | 96 | 63 | 43 | 19 | |
650 | 160 | 119 | 83 | 58 | 25 |
160 | 156 | 109 | 76 | 33 | |
800 | 200 | 190 | 137 | 97 | 43 |
240 | 247 | 189 | 140 | 63 | |
1000 | 200 | 266 | 191 | 134 | 75 |
240 | 347 | 267 | 197 | 101 | |
1200 | 240 | 400 | 308 | 228 | 122 |
300 | 491 | 379 | 285 | 167 | |
1400 | 300 | 611 | 473 | 355 | 159 |
400 | 771 | 590 | 435 | 195 |
Vantagens caracterizadas:
custo de manutenção 1.low.
a capacidade do transporte 2.Large, e ele pode evitar o material que derrama effetely.
a correia 3.The pode facilitar comutar de horizontal ao transtorte inclinado e de inclinado ao transtorte horizontal.
4.It salvar muito o espaço enquanto permite o material que transporta no grau 0-90.
o transporte de correia do sidewall 5.The é amplamente utilizado no carvão, o alimento, a construção, o produto químico, a água e a eletricidade e a indústria da metalurgia.
Princípio de funcionamento
Transporte de correia de borracha calçado Sidewall corrugado declive
A seção que da carga horizontal uma roda da deflexão dobra a correia na alimentação do material de maioria ocorre em um trajeto da alimentação na maior parte horizontal, onde a correia da parede lateral seja apoiada carregando tensores do impacto. A alimentação do material transportado pode ser conseguida pela alimentação direta de um funil, sobre uma rampa, uma correia da alimentação ou uma polia de alimentação. A seleção da estação de alimentação a melhor depende das propriedades do material de maioria e da velocidade da correia do transporte vertical. As costas ascendentes e descendentes são encerradas da parte inferior à parte superior. As subestruturas ou os rolos de apoio não são necessárias nesta seção.
A seção vertical conduz sobre uma curva da deflexão na seção horizontal da descarga. A curva da deflexão é composta de um número de polias altas da especificação. Estas polias experimentam a carga vectored de deflexionar a tensão da correia de vertical a horizontal.
Na polia da movimentação, o material de maioria é descarregado e a correia é retornada à costa indo traseira. Segundo as propriedades materiais de maioria, a polia da movimentação é seguida por uma roda do batedor para a limpeza da correia no lado do retorno. O batedor é automotor. O material que falha da correia entra na rampa principal da entrega. As rodas laterais da deflexão gerenciem a correia do horizontal de volta ao vertical.
Nós podemos escolher o mais apropriado a máquina de acordo com exigências de cliente.
1. Que é o material de transtorte e suas características físicas? como a densidade de maioria, o tamanho de alimentação, a temperatura, o mositure etc. satisfeito.
2. Que é a capacidade de processamento do transporte?
3. Que é o ângulo de inclinação do transporte?
4. Que está a uma altura de levantamento (distância entre a entrada e a tomada)?
5. Que está a um comprimento da seção horizontal?
